PRATIKA 56 -T MPS

Conditionneuse automatique - Soudure continue (barre de soudure 400mm x ∞ ) - Entièrement électrique et servo-assistée

Pratika 56-T MPS : au-delà des limites des thermofilmeuses

La nouvelle machine PRATIKA56-T MPS est une thermosoudeuse équipée en série du dispositif Side Seal, un système de soudage en continu qui ne comporte aucune limite de longueur, en plus du Center Sealing et du fonctionnement totalement électrique.

Cette machine, adaptée au conditionnement de formats allant jusqu'à 400 mm de largeur x 240 mm de hauteur, a été perfectionnée au niveau de tous les composants mécaniques et électroniques afin d'arriver à une production maximum de 3 600 pièces par heure (en fonction des mesures du produit et du film utilisé).

La thermosoudeuse est réalisée sur une nouvelle carrosserie T qui comprend une installation électrique indépendante, placée à l'arrière de la machine.

PRATIKA 56-T MPS représente ainsi une synthèse parfaite de fiabilité, de performances élevées, de polyvalence et de sécurité, qui fait évoluer la façon de concevoir les machines de conditionnement automatique avec film thermorétractable.

Le modèle le plus apprécié de la nouvelle gamme de conditionneuses automatiques minipack®-Torre:

Système de soudure en continu
Dispositif de soudage « Center Sealing », réglable
Servomoteur Brushless Schneider Electric
Logique de contrôle gérée par automate Schneider Electric
Alimentation à asservissement électrique et non pneumatique
Faible consommation d'énergie
Conformité aux normes CE.

Vous avez besoins de plus d’informations ? Contactez-nous immédiatement, nous répondrons à toutes vos demandes !

Caractéristiques techniques
- Schneider Electric PLC M258 avec 256 programmes personnalisables et à nommer
- Tableau de commandes à écran tactile couleurs, 5,7 pouces, 10 langues
- 2 microprocesseurs Dual Core (come 4) 2 x 32 bit
- Interface de communication USB
- Entraînement Drive moteur brushless Schneider Electric
- Signalisation du positionnement de la bobine et du rouleau d'ouverture de film sur la hauteur du produit configurée
- Dispositif de microperforation avec réglage de la tension du film sur la hauteur configurée du produit
- Nouveau châssis d'entraînement des barres de soudure à boucle fermée qui équilibre les efforts et rend le mouvement plus fluide
- Réglage automatique de la hauteur des triangles et de la barre sur configuration de la hauteur du produit
- Ouverture des barres de soudure définie par la hauteur du produit, configurable depuis le panneau de contrôle tactile
- Vitesse des tapis (entrée/sortie) réglée par inverseur Schneider Electric modèle Altivar configurable
- Porte électronique (entrée/sortie) pour interface avec des tapis supplémentaires de chargement et de déchargement.
- Tapis de série conformes aux normes les plus rigides en vigueur dans le secteur alimentaire (FDA) et complètement anti-statiques
- Dispositif électronique d'alerte lorsque l'enrouleur déchet est plein
- Combinaison possible avec un tunnel de rétraction.
Excellente productivité
- Vitesse de soudure et productivité élevées
- Vitesse bandes transport réglable électroniquement
- Dispositif électrique de rapprochement des tapis (en option)
- Compteur de pièces (quotidien/vie) et détection longueur du paquet
- Possibilité de conditionner des paquets individuels ou multiples.
Efficacité dans la soudure
- Nouveau groupe Side Seal mis en mouvement par moteur Stepper
- Actionnement de la lame avec moteur Brushless
- Double réglage de la température de soudage sur la barre longitudinale et sur le Side Seal
- Hauteur de la barre transversale automatique réglable au mm
- Réglage du temps et de la force de soudure (min/moyen/max).
Attention pour la sécurité
- Machine protégée par une couverture de sécurité opérateur qui inclut également la bande d'entrée et de sortie et de support bobine
- Portes d'ouverture dotées de micro de sécurité
- Logique de contrôle avec sécurité opérateur
- Avertisseur sonore et visuel de l’arrêt de la machine.
Nouvelles technologies
- Lecteur biométrique pour la sécurité des données (optionnel)
- Téléassistance à distance (optionnelle)
- Description solution du problème
- Télécommande à distance (en option).
Facile à utiliser
- Zone de travail éclairée
- Machine sur roues et pieds réglables
- Ouverture avant et arrière pour faciliter l'accès et les interventions
- Mode d'utilisation personnalisé opérateur/agent de maintenance.
Fonctionnalité absolue
- Insertion des bobines à l'arrière
- Fourniture de poids pour le réglage de la tension du film
- Compteur de cycles électronique
- Contrôle automatique général et des fonctions à la mise en marche.

caractéristiques techniques

Alimentation électrique	V	230
Phase	ph	1
Puissance MAX installée	kW	3
Dimensions utiles barres de soudure	mm	400 x ∞
Dimensions MAX produit (Les mesures maximales ne peuvent pas être utilisées en même temps)	mm	400x240x L.∞
Dimensions MAX Bobine (diamètre)	mm	350
Dimensions MAX Bande Bobine (largeur)	mm	700
Hauteur tapis entrée	mm	884
Dimensions machine (protections fermées)	mm	2244x1795x h.1726
Dimensions machine (protections ouvertes)	mm	2244x2395x h.1950
Type d’alimentation	.	Asservissement électrique
Production horaire (En fonction de la mesure du produit et du film utilisé)	p/h (pph)	0-3600
Poids machine (Net/Brut)	kg	880/1016

minipack®-torre ne peut être retenue responsable pour des erreurs d'écriture ou d'impression du présent catalogue. Elle se réserve en outre le droit d'apporter des modifications aux caractéristiques indiquées sans aucune communication préliminaire. Toutes les marques sont la propriété de leurs propriétaires respectifs et sont reconnues avec la présente.

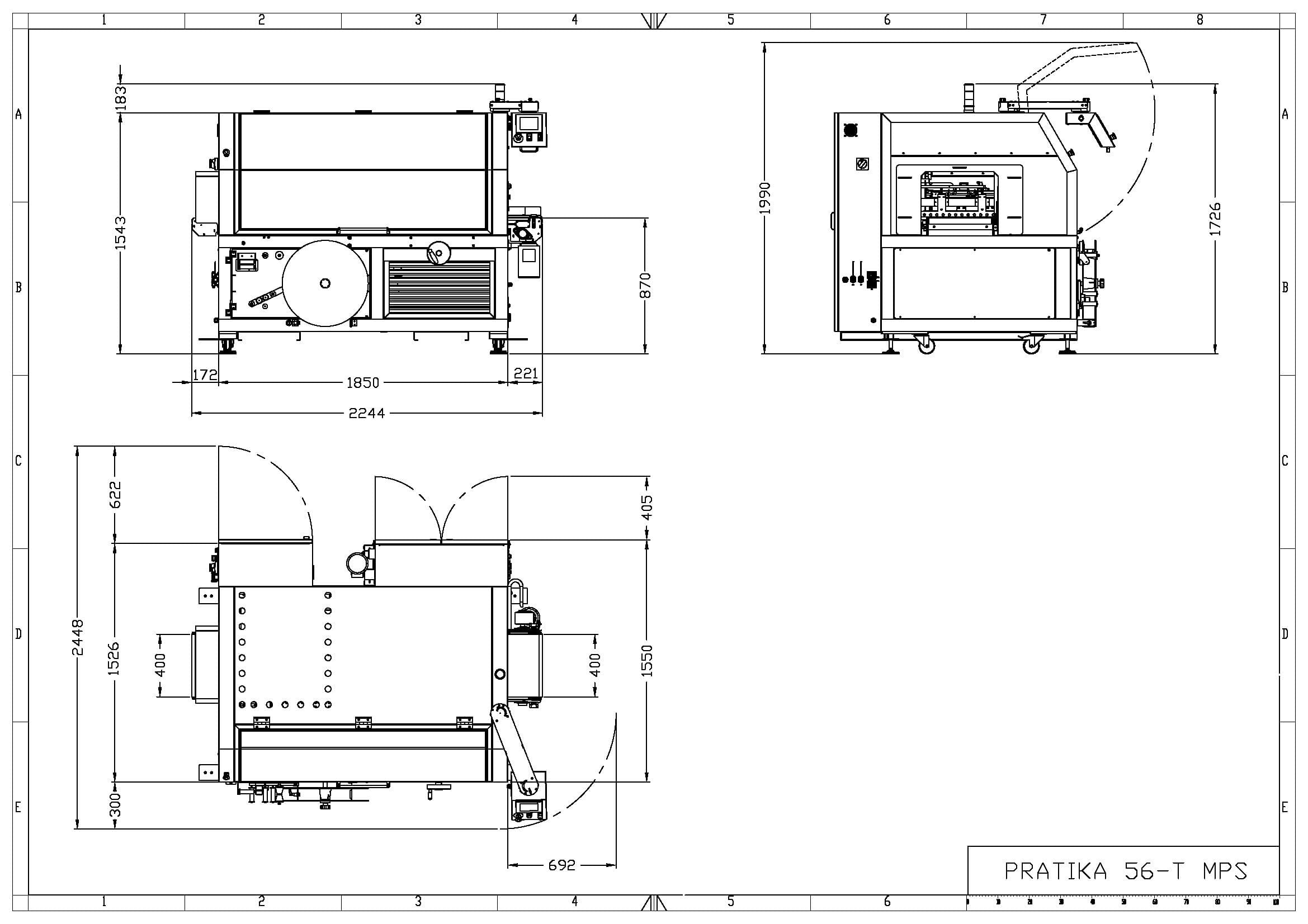

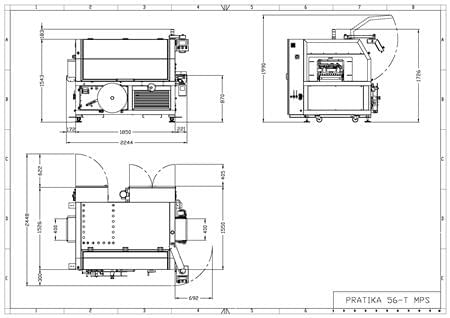

Dessin technique
